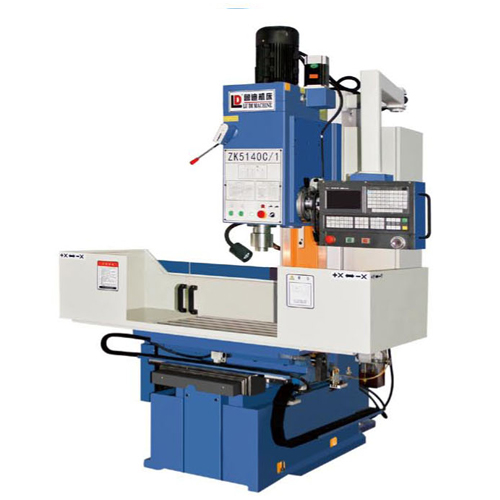

ZK5140A立式鉆床
聯系電話：0632-3951282
歡迎訪問山東魯?shù)现毓C(jī)械有限公司官方網站！
0632-3951282
tzludi@126.com
性能特點：
〇本系列數控立鉆可完成鉆、擴、鉸、锪、攻絲等工序類、盤類等零件的批量加工。
〇機床基礎件采用樹脂砂高強度鑄鐵.并經多次穩定處理.機床導軌面及工作臺面均由數控磨床精密磨削而成.整體剛性高、精度保持性好。
〇本機采用加強型主軸結構.顯著提高主軸的幾何精度和徑向剛度.使機床具有直接鏜孔的能力。
〇Z軸由數控系列控制.Z軸進給可執行快進、工進、快退、延時等程序。Z由步進電機（或交流伺服電機）驅動.扭矩大.定位精度好.加工效率高。
〇Z軸配步進電機（或交流伺服電機）.廣數 928TC-2型數控系統。
〇Z軸自動回零功能.主軸過載保護功能、集中潤 滑和工作液循環冷卻系統。
〇數控系統編程簡單.操作方便.實用可靠。
〇可根據用戶需求.訂做氣動或液壓裝夾夾具。
主要技術參數 | Specification | ZK5140C | ZK5150C | ZK5140C/1 | ZK5150C/1 | ZK5140C/2 | ZK5150C/2 | ZK5140C/3 | ZK5150C/3 | ZK5140C/5 | ZK5150C/5 |
鈷孔最大直徑mm | Max.drilling diamerter | 40 | 50 | 40 | 50 | 40 | 50 | 40 | 50 | 40 | 50 |
最大進給抗力N | Max.feed resitance | 16000 | 20000 | 16000 | 20000 | 16000 | 20000 | 16000 | 20000 | 16000 | 20000 |
主軸最大輸出扭矩Nm | Max.torque of spindle | 350 | 400 | 350 | 400 | 350 | 400 | 350 | 400 | 350 | 400 |
主軸孔錐度 | Spindle table hole | 4 | 5 | 4 | 5 | 4 | 5 | 4 | 5 | 4 | 5 |
主電機功率kw | Main motor power | 3 | |||||||||
主軸變速范圍r/mm | Range of spindle speed | 31.5-1400 | 31.5-1400 | 31.5-1400 | 31.5-1400(無極變速） | ||||||
工進X、Y軸進給范圍 | Feeding(mm/min) | 0.6-3000 0.3-2000 | 0.6-3000 0.3-2000 | 0.6-3000 0.3-2000 | 0.6-3000 0.3-2000 | 0.6-3000 0.3-2000 | |||||
快進Z軸進給范圍 | Feeding(mm/min) | 6000(9000) | 6000(9000) | 6000(9000) | 6000(9000) | 6000(9000) | |||||
3000(4500) | 3000(4500) | 3000(4500) | 3000(4500) | 3000(4500) | |||||||
主軸箱行程mm | Spindle travel | 470 | 470 | 470 | 470 | 470 | |||||
工作臺X軸行程mm | Table X-axis travel | 600 | 600 | 1000 | 850 | 1200 | |||||
工作臺Y軸行程mm | Table Y-axis travel | 400 | 600 | 600 | 800 | 800 | |||||
主軸Y軸行程mm | Travel Z-axis | 250 | 250 | 250 | 250 | 250 | |||||
主軸端面至工作臺距離mm | Distance from spindle nose to wortable | 0-650 | 0-560 | 0-650 | 0-560 | 0-650 | 0-560 | 180-900 | 90-810 | 180-900 | 90-810 |
控制方式 | Control method | 三軸數控,X、Y軸聯動 | |||||||||
工作臺尺寸mm | Size of wortable | 850x450 | 850x650 | 1250x650 | 1100x850 | 1450x850 | |||||
定位精度（X、Y) mm | Positioning accuracy | 0.05(0.04) | 0.05(0.04) | 0.05(0.04) | 0.05(0.04) | 0.05(0.04) | |||||
重復定位精度（X、Y)mm | Repeatability | 0.02(0.015) | 0.02(0.015) | 0.02(0.015) | 0.02(0.015) | 0.02(0.015) | |||||
夕卜形尺寸mm | Overall dimensions | 1550x1530x2512 | 1550x1740x2512 | 1800x1854x2512 | 1700x2482x2885 | 2000x2482x2885 | |||||
