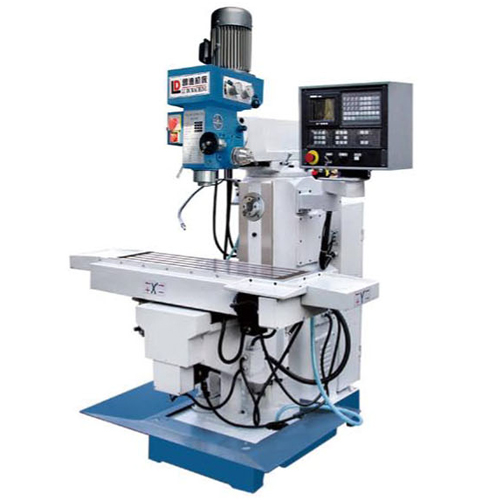

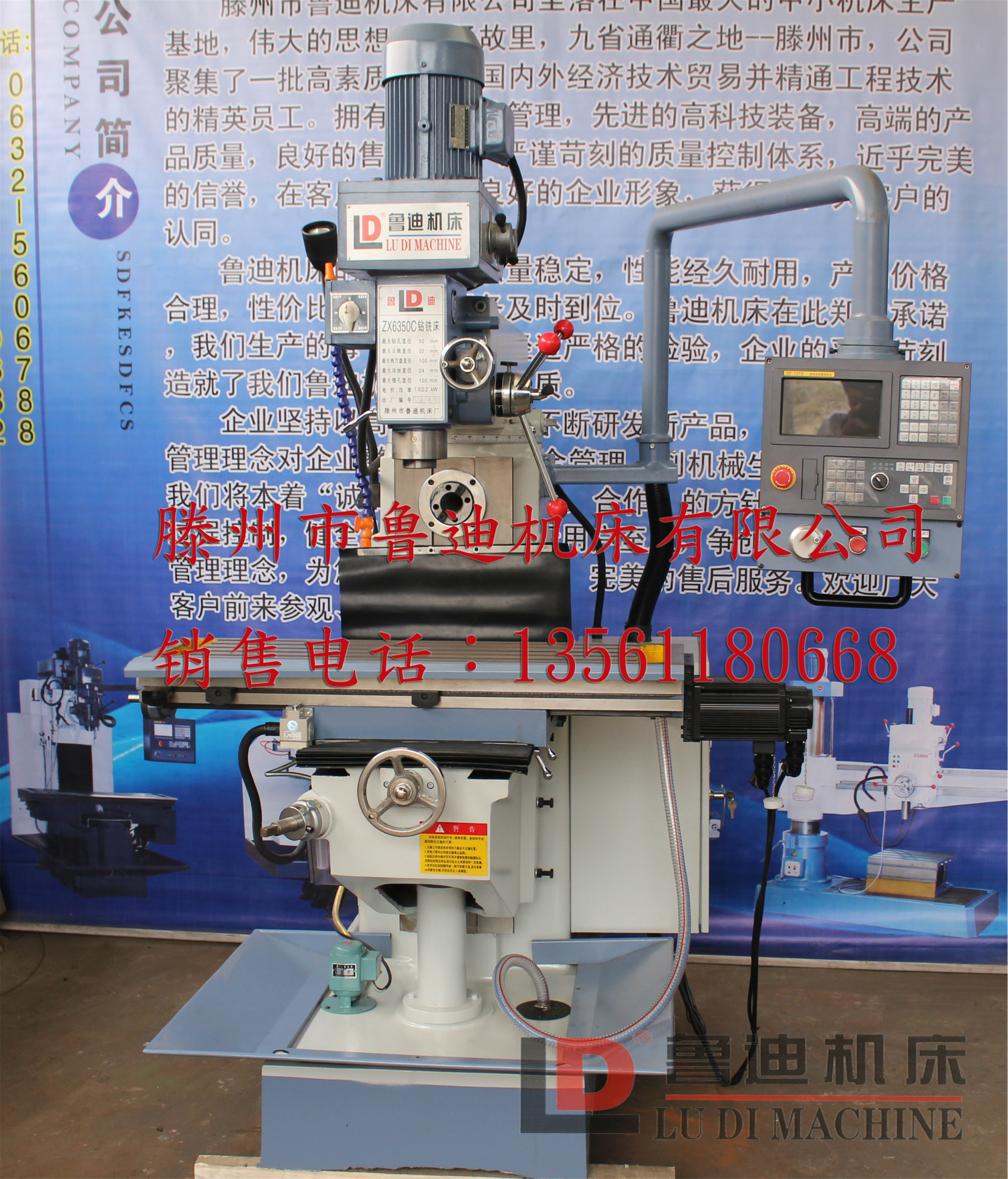

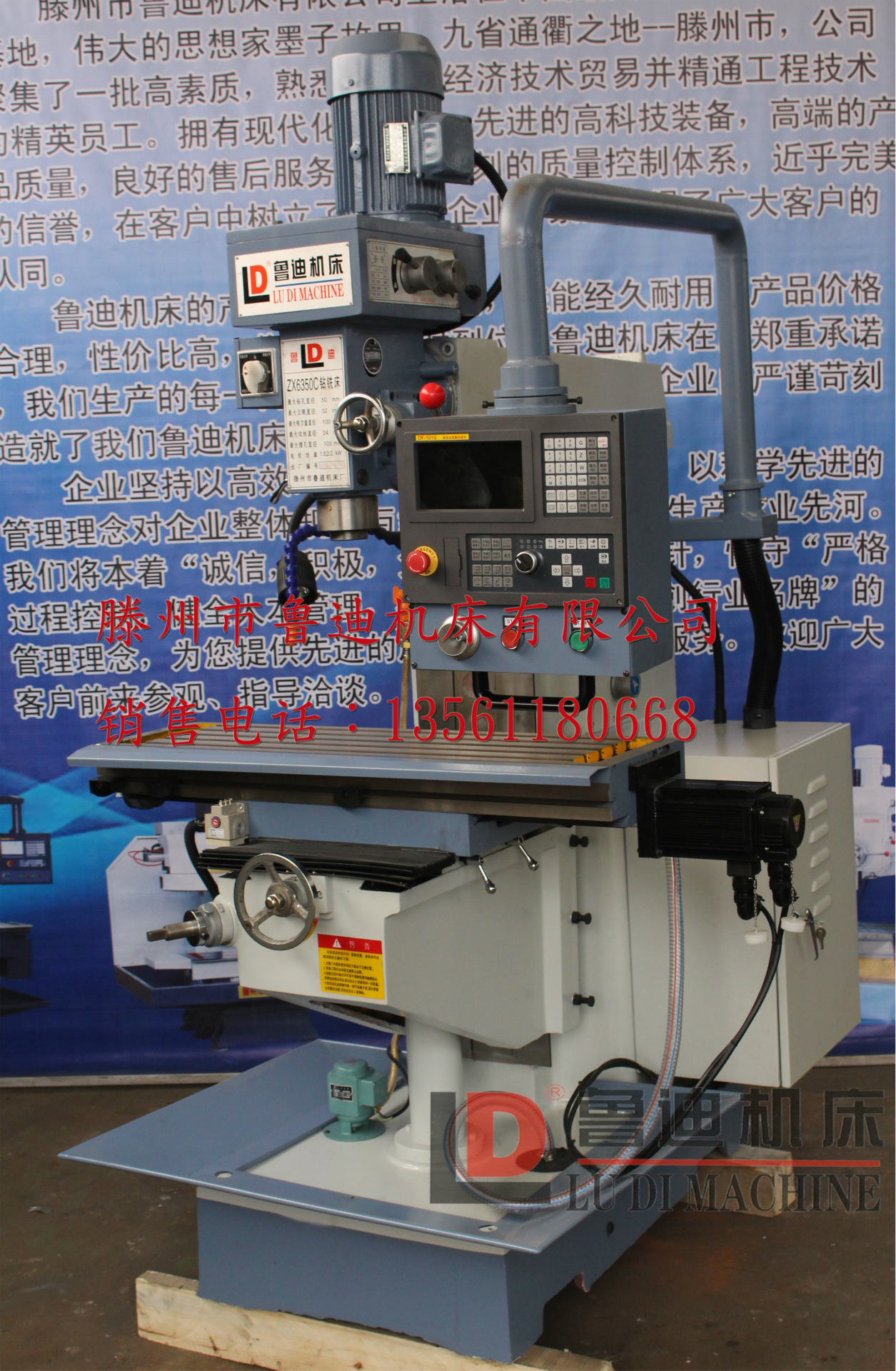

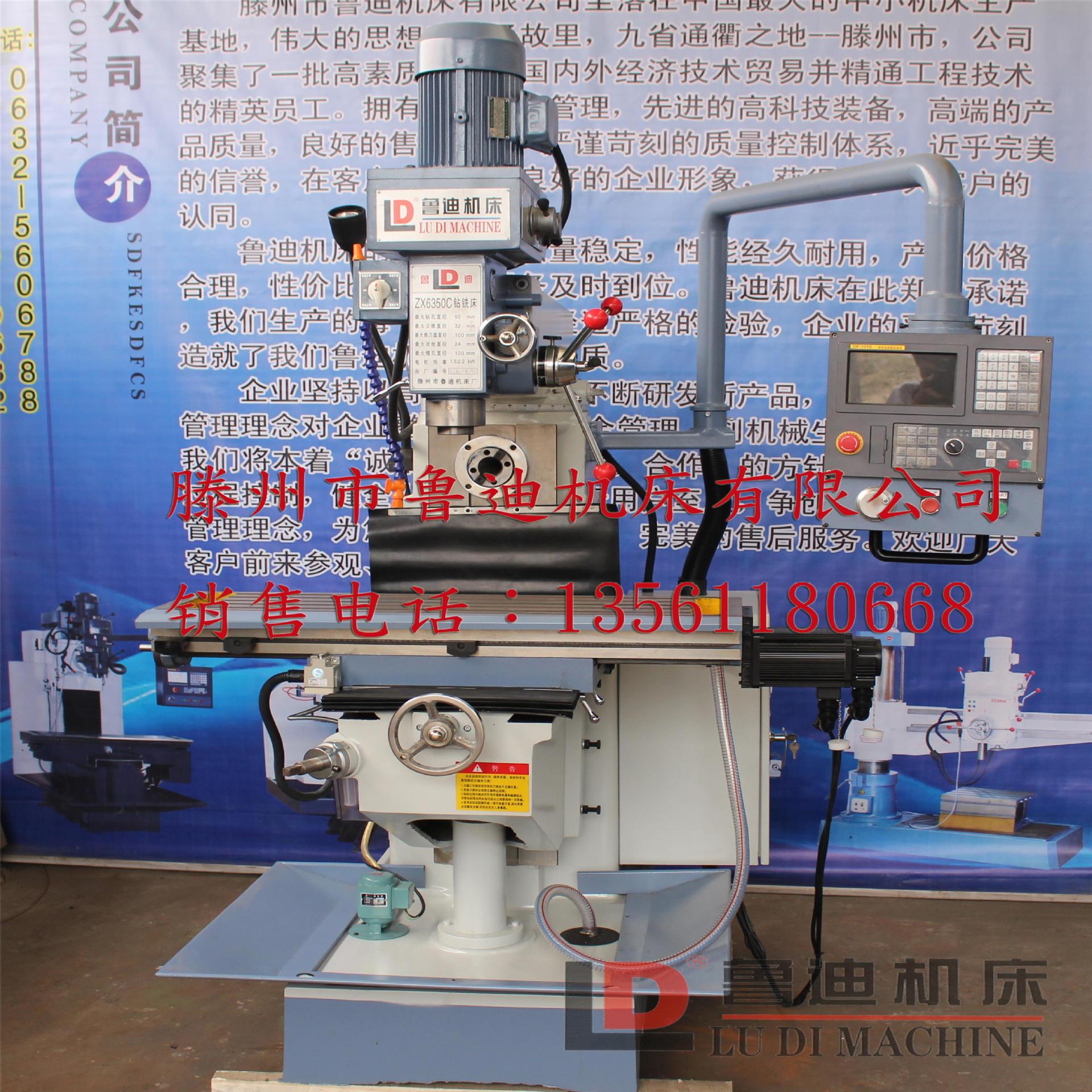

一、ZXK6350立臥兩用式數控升降臺銑床簡介與用途
該產品為X軸伺服控制半閉環立臥式數控床身銑床，（可選擇X,Y兩軸數控；X,Y,Z三軸數控及第四軸）三軸均為淬火硬軌，導軌寬、跨距大，結構及外形尺寸緊湊合理。能夠?qū)崿F(xiàn)對各種盤類、板類、殼體、凸輪、模具等復雜零件一次裝夾，可完成鉆、銑、鏜、擴、鉸等多種工序加工，適合于多品種、中小批量產品的生產，能滿足對復雜、高精度零件的加工。是機械制造、模具、儀器、儀表、汽車、摩托車等行業的理想加工設備。
1、底座、滑座、工作臺、立柱、主軸箱等主要基礎件采用HT300鑄鐵，并經人工時效處理，保證機床長期使用的穩定性，為機床性能的穩定性提供了保障。
2、整體結構布局合理,拓展機床的加工范圍；主軸承載能力強采用齒輪傳動，制動轉矩大，質量可靠。
3、工作臺X、Y、Z方向?qū)к壘鶠槌纛l淬火及貼塑，經精密磨削。工作臺尺寸1200mmX280mm,縱向行程可達750mm?；瑒?dòng)導軌面精密刮研，配合自動強制潤滑，減小進給運動的磨擦阻力，減小低速爬行，提高機床精度壽命。
4、X方向進給均采用高精度、高強度滾珠絲杠，伺服電機驅動，確保機床的定位精度。導軌、滾珠絲杠采用防護裝置，保證絲杠和導軌的清潔，確保機床傳動及運行精度。

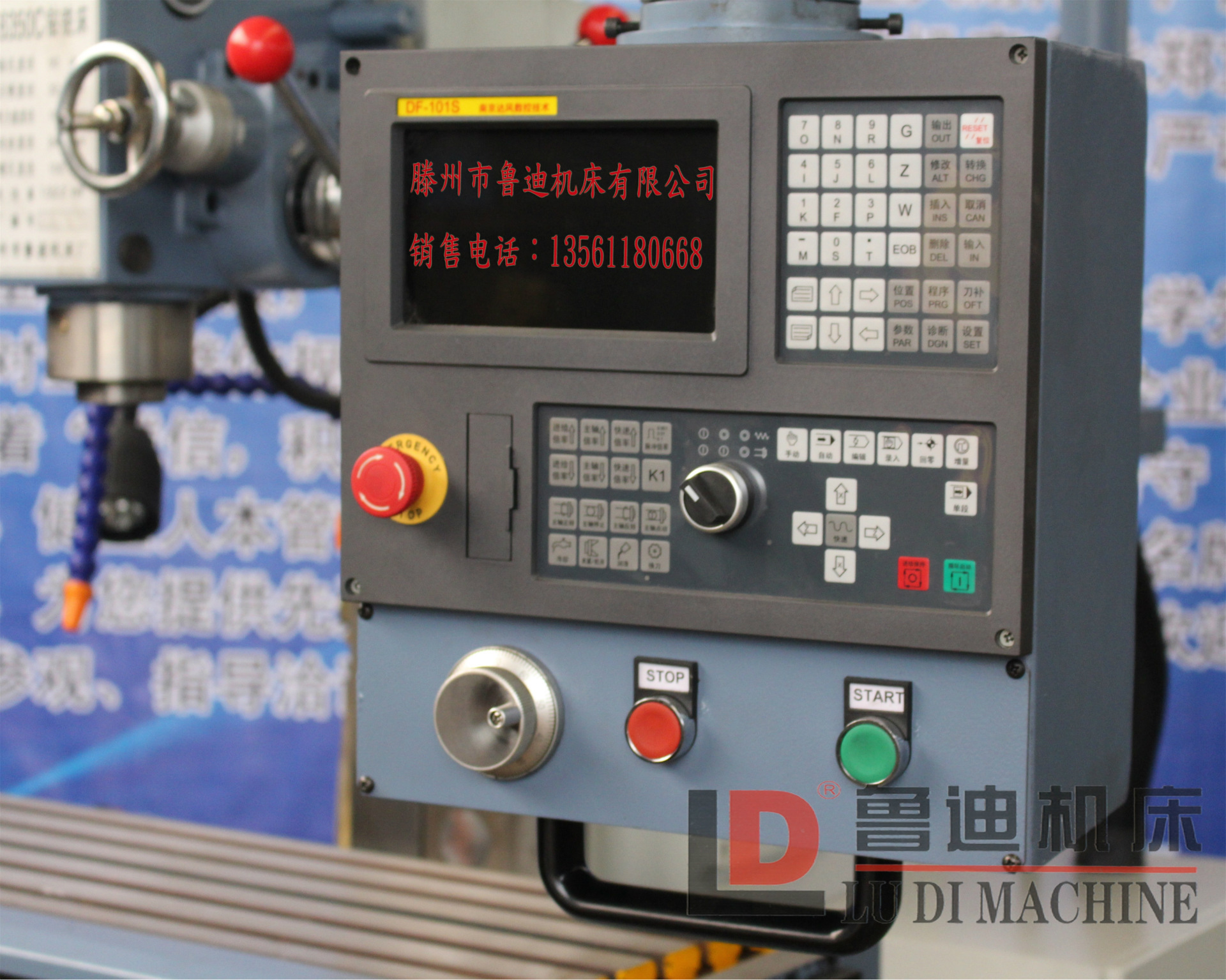

6、機床操作系統根據需要選定品牌及型號。可完成任意角度的直線、圓弧的高精度銑削。豐富的NC功能；如彩色液晶顯示、各種循環功能、刀具補償、程序存儲和編輯、加工軌跡等。適用于用戶強力銑削加工。
7、機床設計符合人體工程學原理，操作方便；操作面板均使用形象化符號設計，簡單直觀。

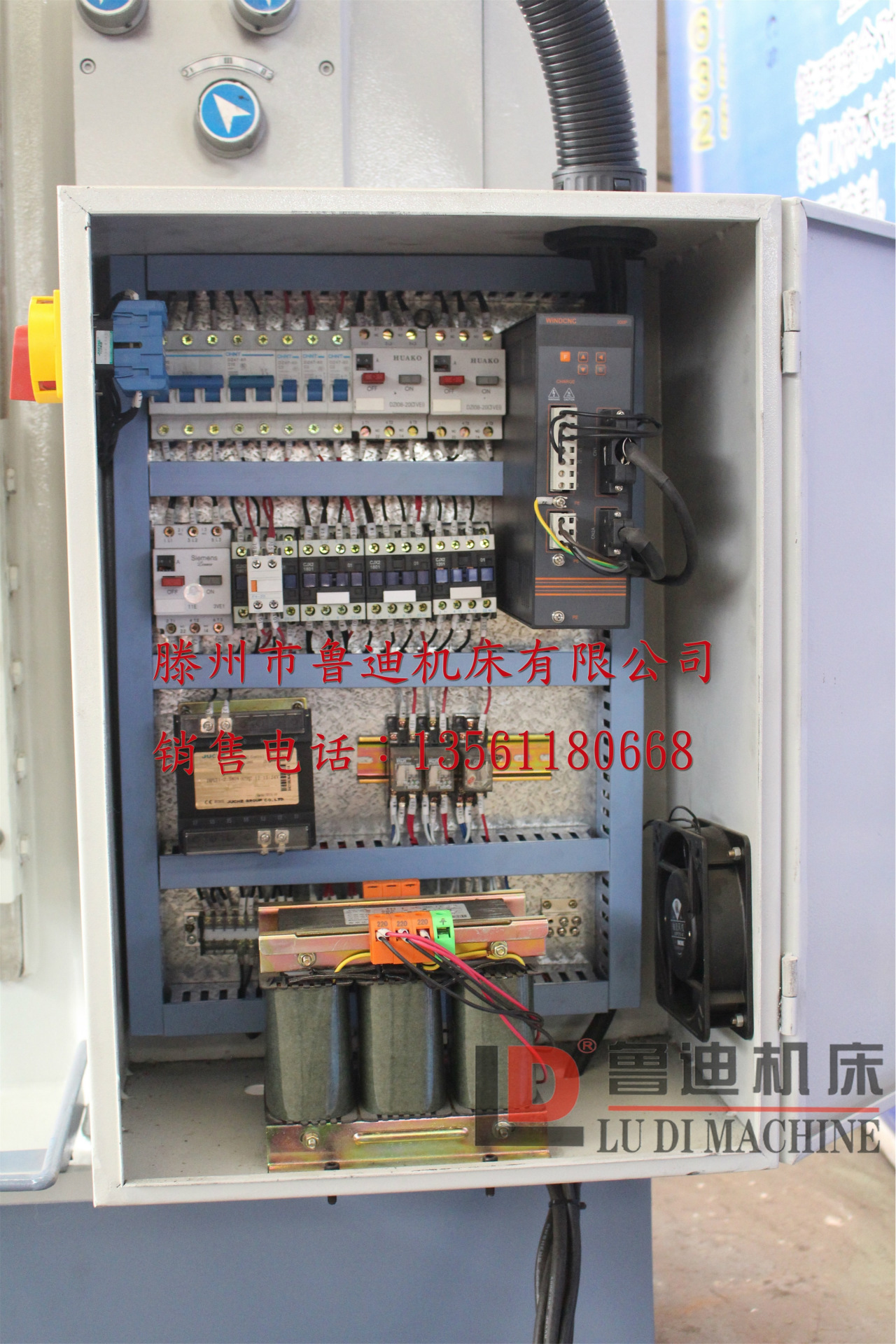

采用名牌電器，確保機床運行穩定！
主要技術參數 | Specification | ZXK6350 |
左右行程(X) (mm) | About stroke (X) | 750 |
前后行程(Y) (mm) | Cross travel (Y) | 300 |
上下行程(Z ) (mm) | Down stroke (Z) | 350 |
主軸頭端面至工作臺面距離 | Spindle nose to table distance | 100-450 |
工作臺尺寸（長X寬）（mm) | Table size (L x W) | 1200x280 |
主軸錐度 | Spindle taper | MT4(立)/7:24 IS040(臥) |
主軸軸心至導軌面距離(m m) | Spindle axis to surface distance rail | 0-350 |
主軸轉速 | Spindle speed | 115-1750/40-1300 |
主軸功率 | Spindle power | 15/22 |
驅動系統 | Drive System | 齒輪傳動 |
定位精度/重復精度 | Positioning accuracy | 0.04/0.02 |
軸向電機功率 | Axial Motor Power | 1.6/1.6/2.3 |
X/Y/Z 快移速度(mm/min) | X/Y/Z rapid traverse | 3000 |
X/Y/Z 進給速度(mm/min) | X/Y/Z feed rate | 1-2000 |
機床重量 | Machine weight | 1400 |
ZXK6350立臥兩用式數控升降臺銑床簡介與用途
該產品為X軸伺服控制半閉環立臥式數控床身銑床，（可選擇X,Y兩軸數控；X,Y,Z三軸數控及第四軸）三軸均為淬火硬軌，導軌寬、跨距大，結構及外形尺寸緊湊合理。能夠?qū)崿F(xiàn)對各種盤類、板類、殼體、凸輪、模具等復雜零件一次裝夾，可完成鉆、銑、鏜、擴、鉸等多種工序加工，適合于多品種、中小批量產品的生產，能滿足對復雜、高精度零件的加工。是機械制造、模具、儀器、儀表、汽車、摩托車等行業的理想加工設備。
主要技術參數 | Specification | XK7128 |
左右行程(X) (mm) | About stroke (X) | 650 |
前后行程(Y) (mm) | Cross travel (Y) | 320 |
上下行程(Z ) (mm) | Down stroke (Z) | 350 |
主軸頭端面至工作臺面距離 | Spindle nose to table distance | 100-450 |
工作臺尺寸（長X寬）（mm) | Table size (L x W) | 1200x280 |
主軸錐度 | Spindle taper | MT4(立)/7:24 IS040(臥) |
主軸軸心至導軌面距離(m m) | Spindle axis to surface distance rail | 0-350 |
主軸轉速 | Spindle speed | 115-1750/40-1300 |
主軸功率 | Spindle power | 15/22 |
驅動系統 | Drive System | 齒輪傳動 |
定位精度/重復精度 | Positioning accuracy /Repeatability | 0.04/0.02 |
軸向電機功率 | Axial Motor Power | 1.6/1.6/2.3 |
X/Y/Z 快移速度(mm/min) | X/Y/Z rapid traverse | 3000 |
X/Y/Z 進給速度(mm/min) | X/Y/Z feed rate | 1-2000 |
機床重量 | Machine weight | 1400 |
